Introduction to AutoCAD

AutoCAD is one of the most popular CAD (Computer-Aided Design) software used worldwide for 2D drafting and 3D modeling. Developed by Autodesk, AutoCAD is the go-to tool for architects, engineers, interior designers, and professionals who require precision and efficiency in their design work. Whether it’s creating architectural blueprints, mechanical parts, or electrical schematics, AutoCAD ensures accuracy, speed, and innovation.

ऑटोकैड का परिचय

ऑटोकैड (AutoCAD) विश्वभर में सबसे लोकप्रिय CAD (कंप्यूटर-एडेड डिजाइन) सॉफ़्टवेयर में से एक है, जिसका उपयोग 2D ड्राफ्टिंग और 3D मॉडलिंग के लिए किया जाता है। इसे Autodesk द्वारा विकसित किया गया है और यह आर्किटेक्ट्स, इंजीनियर्स, इंटीरियर डिजाइनर्स तथा उन सभी पेशेवरों के लिए एक प्रमुख उपकरण है जिन्हें अपने डिज़ाइन कार्य में सटीकता और दक्षता की आवश्यकता होती है।

चाहे बात हो आर्किटेक्चरल ब्लूप्रिंट्स बनाने की, मैकेनिकल पार्ट्स डिज़ाइन करने की या इलेक्ट्रिकल डायग्राम बनाने की,AutoCAD हर क्षेत्र में आपकी मदद करता है एक्यूरेसी के साथ वो भी कम समय में।

CAD GURU is a leading AutoCAD Training Center in Delhi, known as the Best AutoCAD Institute in Delhi since 2014. We provide professional AutoCAD courses in Delhi with flexible AutoCAD classes in Delhi for students, engineers, and designers. As a reputed CAD training institute in Delhi, our programs include AutoCAD 2D & 3D training in Delhi, ensuring hands-on practical learning. With expert faculty, live projects, and industry exposure, CAD GURU AutoCAD training Delhi also offers ProgeCAD, GstarCAD, ZWCAD training in Delhi. Our AutoCAD certification course in Delhi is designed as a job-oriented AutoCAD training Delhi program to boost your career.

Key Features of AutoCAD

AutoCAD offers a wide range of features that make it the industry leader in CAD software:

2D Drafting Tools – Create floor plans, elevations, and technical drawings with high precision.
3D Modeling – Build realistic 3D designs and visualizations for presentations and analysis.
Customization – Use AutoLISP, APIs, and plug-ins to tailor the software to your workflow.
Compatibility – Supports multiple file formats including DWG, DXF, and PDF export.
Collaboration – Share projects easily with team members using cloud integration and BIM workflows.

ऑटोकैड की मुख्य विशेषताएँ

ऑटोकैड (AutoCAD) में अनेक ऐसी विशेषताएँ हैं जो इसे CAD सॉफ़्टवेयर की इंडस्ट्री का लीडर बनाती हैं:

2D ड्राफ्टिंग टूल्स – उच्च सटीकता के साथ फ़्लोर प्लान, एलिवेशन और तकनीकी ड्रॉइंग तैयार करें।
3D मॉडलिंग – प्रस्तुतियों और विश्लेषण के लिए यथार्थवादी 3D डिज़ाइन और विज़ुअलाइज़ेशन बनाएं।
कस्टमाइज़ेशन – AutoLISP, APIs और प्लग-इन का उपयोग करके सॉफ़्टवेयर को अपनी कार्य-प्रणाली के अनुसार अनुकूलित करें।
कम्पैटिबिलिटी (संगतता) – DWG, DXF और PDF एक्सपोर्ट सहित कई फ़ाइल फॉर्मैट्स का समर्थन करता है।
कोलैबोरेशन (सहयोग) – क्लाउड इंटीग्रेशन और BIM वर्कफ़्लो का उपयोग करके प्रोजेक्ट्स को टीम सदस्यों के साथ आसानी से साझा करें।

Benefits of Learning AutoCAD

Mastering AutoCAD can open numerous career opportunities for students and professionals:

Industry Standard – AutoCAD is widely recognized across industries such as architecture, civil engineering, mechanical design, and interior design.
Career Growth – Professionals with AutoCAD training are in high demand, leading to better job prospects.
Accuracy & Efficiency – Helps reduce errors, improve precision, and save time on projects.
Practical Applications – From designing homes to complex machinery, AutoCAD is versatile.

ऑटोकैड सीखने के लाभ

ऑटोकैड (AutoCAD) में महारत हासिल करने से छात्रों और पेशेवरों के लिए अनेक करियर अवसर खुलते हैं:

इंडस्ट्री स्टैंडर्ड – ऑटोकैड को आर्किटेक्चर, सिविल इंजीनियरिंग, मैकेनिकल डिज़ाइन और इंटीरियर डिज़ाइन जैसी विभिन्न उद्योगों में व्यापक रूप से मान्यता प्राप्त है।
करियर ग्रोथ – ऑटोकैड प्रशिक्षण प्राप्त पेशेवरों की उच्च मांग रहती है, जिससे बेहतर नौकरी के अवसर मिलते हैं।
सटीकता और दक्षता – यह त्रुटियों को कम करने, शुद्धता बढ़ाने और प्रोजेक्ट्स में समय बचाने में मदद करता है।
व्यावहारिक अनुप्रयोग – घरों के डिज़ाइन से लेकर जटिल मशीनरी तक, ऑटोकैड का उपयोग कई क्षेत्रों में किया जाता है।

Who Uses AutoCAD?

AutoCAD is used by:

Architects – For creating floor plans, elevations, and construction details.
Mechanical Engineers – For product design, machinery parts, and assembly drawings.
Civil Engineers – For infrastructure projects like bridges, roads, and buildings.
Interior Designers – For furniture layouts, 3D interiors, and material detailing.

ऑटोकैड का उपयोग कौन करता है?

ऑटोकैड (AutoCAD) का उपयोग विभिन्न क्षेत्रों के पेशेवर करते हैं:

आर्किटेक्ट्स (वास्तुकार) – फ़्लोर प्लान, एलिवेशन और निर्माण संबंधी विवरण तैयार करने के लिए।
मैकेनिकल इंजीनियर्स – प्रोडक्ट डिज़ाइन, मशीनरी पार्ट्स और असेंबली ड्रॉइंग्स बनाने के लिए।
सिविल इंजीनियर्स – पुल, सड़कें और इमारतों जैसे इंफ्रास्ट्रक्चर प्रोजेक्ट्स के लिए।
इंटीरियर डिज़ाइनर्स – फ़र्नीचर लेआउट, 3D इंटीरियर्स और मटेरियल डिटेलिंग के लिए।

AutoCAD Training and Courses

With the growing demand, many institutions offer AutoCAD training for beginners and professionals. Online AutoCAD courses are also available, providing flexibility and practical learning. A certificate course in AutoCAD enhances your resume and boosts career opportunities in engineering and design industries.

ऑटोकैड प्रशिक्षण और कोर्सेज

बढ़ती मांग के साथ, कई संस्थान शुरुआती और पेशेवरों के लिए ऑटोकैड प्रशिक्षण प्रदान करते हैं। आजकल ऑनलाइन ऑटोकैड कोर्स भी उपलब्ध हैं, जिसके माधयम से आप अपने समय के अनुसार ट्रेनिंग ले सकते हैं।

ऑटोकैड में सर्टिफिकेट कोर्स करने से आपका रिज़्यूमे मजबूत होता है और इंजीनियरिंग एवं डिज़ाइन उद्योगों में करियर के अवसर बढ़ते हैं।

Why Choose AutoCAD Over Other CAD Software?

Trusted by millions of professionals worldwide.
Regular updates with advanced features.
Strong community support and learning resources.
Seamless integration with Autodesk’s other software like Revit, Civil 3D, and Inventor.

अन्य CAD सॉफ़्टवेयर की तुलना में ऑटोकैड क्यों चुनें?

दुनिया भर में लाखों पेशेवरों द्वारा भरोसेमंद।
उन्नत सुविधाओं के साथ नियमित अपडेट।
मजबूत कम्युनिटी सपोर्ट और सीखने के संसाधन।
Autodesk के अन्य सॉफ़्टवेयर जैसे Revit, Civil 3D और Inventor के साथ सहज इंटीग्रेशन।

Conclusion

AutoCAD continues to dominate the design industry as the most powerful CAD software for 2D and 3D design. Its precision, versatility, and efficiency make it the first choice for professionals across multiple fields. Learning AutoCAD is not just a skill—it’s a career investment that opens doors to endless opportunities..

निष्कर्ष

ऑटोकैड (AutoCAD) आज भी डिज़ाइन उद्योग में सबसे शक्तिशाली CAD सॉफ़्टवेयर के रूप में 2D और 3D डिज़ाइन के लिए अग्रणी है। इसकी सटीकता, बहुमुखी क्षमता और दक्षता इसे विभिन्न क्षेत्रों के पेशेवरों की पहली पसंद बनाती है।

ऑटोकैड सीखना सिर्फ़ एक कौशल नहीं है—यह एक करियर निवेश है, जो आपके लिए असीमित अवसरों के द्वार खोलता है।

Complete AutoCAD Training – Simplest Way (Hindi & English)

Welcome to our Complete AutoCAD Training program, designed in the simplest language (Hindi & English) so that beginners as well as professionals can learn without difficulty.

We have included step-by-step explanations, practice exercises, and video tutorials to help you understand every AutoCAD command and concept clearly. Few videos and links are also attached for better clarity and practical understanding.

👉 If you still feel that something is missing or needs improvement, please let us know! Your feedback will help us make this training even more effective.

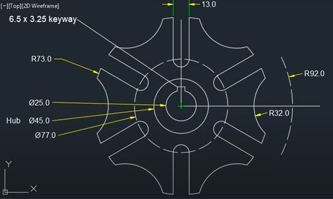

📌 Note: Practice pictures and video links are attached at the bottom of this page for your easy reference.

AutoCAD Training प्रोग्राम में आपका स्वागत है, जिसे आसान भाषा (हिंदी और अंग्रेज़ी) में तैयार किया गया है ताकि शुरुआती छात्र (beginners) और पेशेवर (professionals) दोनों बिना किसी कठिनाई के सीख सकें।

हमने इसमें स्टेप-बाय-स्टेप कंटेंट, प्रैक्टिस एक्सरसाइज़ और वीडियो ट्यूटोरियल्स शामिल किए हैं, जिससे आप हर AutoCAD कमांड और कॉन्सेप्ट को आसानी से समझ सकें। बेहतर स्पष्टता और प्रैक्टिकल समझ के लिए कुछ वीडियो और लिंक भी जोड़े गए हैं।

👉 अगर आपको अब भी लगता है कि इसमें कुछ कमी है या सुधार की ज़रूरत है, तो कृपया हमें बताएं! आपका सुझाव इस ट्रेनिंग को और बेहतर बनाने में मदद करेगा।

📌 नोट: प्रैक्टिस पिक्चर्स और वीडियो लिंक इस पेज के नीचे दिए गए हैं ताकि आप आसानी से उनका उपयोग कर सकें।

How to Start AutoCAD – Step by Step

1. Install & Open AutoCAD

Download AutoCAD from "Click here to download AutoCAD"
Install the software and launch it from your desktop/start menu.

2. Choose a Workspace

When AutoCAD opens, you will see the Start Tab.
Select “Start Drawing” to open a new drawing file (DWG).
Choose workspace type: Drafting & Annotation (2D) or 3D Modeling depending on your work.

AutoCAD कैसे शुरू करें – चरण दर चरण (Step by Step)

1. AutoCAD इंस्टॉल करें और खोलें

AutoCAD को Autodesk की आधिकारिक वेबसाइट से डाउनलोड करें।
सॉफ़्टवेयर इंस्टॉल करें और अपने डेस्कटॉप / स्टार्ट मेनू से इसे खोलें।

2. वर्कस्पेस चुनें

जब AutoCAD खुलेगा, तो आपको Start Tab दिखाई देगा।
नया ड्रॉइंग फ़ाइल (DWG) खोलने के लिए “Start Drawing” चुनें।
अपने काम के अनुसार वर्कस्पेस चुनें: Drafting & Annotation (2D) या 3D Modeling।

Understand the Interface

Ribbon (top) – contains tools & commands.
Drawing Area (center) – where you create your design.
Command Line (bottom) – type commands (like LINE, CIRCLE, RECTANGLE).
Navigation Bar & View Cube – for panning and rotating views.

इंटरफ़ेस को समझें

Ribbon (ऊपर) – इसमें टूल्स और कमांड्स होते हैं।
Drawing Area (बीच में) – यहाँ आप अपना डिज़ाइन बनाते हैं।
Command Line (नीचे) – यहाँ आप कमांड टाइप करते हैं (जैसे LINE, CIRCLE, RECTANGLE)।
Navigation Bar & ViewCube – स्क्रीन को पैन करने और व्यू को घुमाने के लिए।

ऑटोकैड का इंटरफ़ेस

How to Set Units in AutoCAD – Step by Step

1. Open Units Command

Type UNITS in the Command Line and press Enter.
Or, go to Format → Units from the top menu.

2. Choose Type of Units

In the Drawing Units dialog box, you will see these options:

Decimal – For general engineering or mechanical drawings.
Architectural – For feet and inches (commonly used in architecture).
Engineering – For feet and decimal inches.
Fractional – For simple fractions (like 1/2, 1/4).
Scientific – For scientific notation.

3. Set Precision

You can select how many decimal places or fractions should be displayed (e.g., 0.00 or 0.0000).

4. Set Insertion Scale

Choose the unit type for inserting blocks or drawings (Millimeters, Centimeters, Inches, Meters, etc.).
Example: Select Millimeters for mechanical drawings or Meters for civil/architectural plans.

5. Confirm Settings

Click OK to apply the changes.
Now your drawing will follow the selected unit system.

AutoCAD में Units कैसे सेट करें – चरण दर चरण

1. Units Command खोलें

Command Line में UNITS टाइप करें और Enter दबाएँ।
या, ऊपर के मेन्यू में जाएँ: Format → Units।

2. Units का प्रकार चुनें

Drawing Units डायलॉग बॉक्स में आपको ये विकल्प दिखाई देंगे:

Decimal – सामान्य इंजीनियरिंग या मैकेनिकल ड्रॉइंग्स के लिए।
Architectural – फीट और इंच के लिए (आमतौर पर आर्किटेक्चर में उपयोग होता है)।
Engineering – फीट और दशमलव इंच के लिए।
Fractional – साधारण भिन्नों के लिए (जैसे 1/2, 1/4)।
Scientific – वैज्ञानिक नोटेशन के लिए।

3. Precision सेट करें

आप चुन सकते हैं कि कितने दशमलव स्थान या भिन्न दिखने चाहिए (जैसे 0.00 या 0.0000)।

4. Insertion Scale सेट करें

ब्लॉक्स या ड्रॉइंग्स इंसर्ट करने के लिए यूनिट टाइप चुनें (Millimeters, Centimeters, Inches, Meters आदि)।
उदाहरण: मैकेनिकल ड्रॉइंग्स के लिए Millimeters और सिविल/आर्किटेक्चरल प्लान्स के लिए Meters चुनें।

5. Settings कन्फर्म करें

OK पर क्लिक करें ताकि बदलाव लागू हो जाएँ।
अब आपकी ड्रॉइंग चुनी हुई यूनिट सिस्टम में काम करेगी।

Video Link:-

"Click here to see Video Tutorial"

What is Dimension Style Manager in AutoCAD?

The Dimension Style Manager in AutoCAD is a tool that allows you to control the appearance and formatting of dimensions in your drawing. Dimensions are important because they communicate the exact size, scale, and measurements of objects in your design.

How to Open Dimension Style Manager

Type DIMSTYLE in the Command Line → Press Enter
Or, go to Annotate Tab → Dimensions Panel → Dimension Style

Features of Dimension Style Manager

When the Dimension Style Manager dialog box opens, you can:

Create New Styles – Customize dimensions according to project needs.
Modify Existing Styles – Change settings like text size, arrows, or scale.
Set Current Style – Choose the default dimension style for all new dimensions.

Settings You Can Control in DIMSTYLE

Lines – Control dimension lines and extension line properties (color, linetype, lineweight).
Symbols & Arrows – Select arrowheads, ticks, or dots for dimension ends.
Text – Adjust font, size, color, and placement of dimension text.
Fit – Automatically adjusts text and arrows for best fit.
Primary Units – Define unit type (Decimal, Architectural, Engineering) and precision.
Alternate Units – Show dual dimensions (e.g., mm and inches together).
Tolerances – Add tolerance values for manufacturing/engineering drawings.

Why Use Dimension Style Manager?

Ensures consistency in all dimensions across a drawing.
Saves time by reusing saved styles.
Improves readability and professionalism of your drawing.
Helps follow industry standards (e.g., ISO, ANSI).

✅ Example Command:

Type DIMSTYLE → Click New → Name your style → Customize → Save & Set Current.

AutoCAD में Dimension Style Manager क्या है?

AutoCAD में Dimension Style Manager एक ऐसा टूल है, जिसकी मदद से आप अपनी ड्रॉइंग में डाइमेंशन की रूपरेखा (appearance) और फ़ॉर्मेटिंग (formatting) को नियंत्रित कर सकते हैं।
डाइमेंशन बहुत महत्वपूर्ण हैं क्योंकि ये आपके डिज़ाइन में वस्तुओं का सही आकार (size), स्केल (scale) और माप (measurements) बताते हैं।

Dimension Style Manager कैसे खोलें

Command Line में DIMSTYLE टाइप करें → Enter दबाएँ
या जाएँ: Annotate Tab → Dimensions Panel → Dimension Style

Dimension Style Manager की विशेषताएँ

जब Dimension Style Manager डायलॉग बॉक्स खुलता है, तो आप ये कर सकते हैं:

Create New Styles – प्रोजेक्ट की ज़रूरतों के अनुसार नए डाइमेंशन स्टाइल बनाएँ।
Modify Existing Styles – मौजूदा स्टाइल की सेटिंग बदलें (जैसे टेक्स्ट साइज, एरो, या स्केल)।
Set Current Style – नई डाइमेंशन्स के लिए डिफ़ॉल्ट स्टाइल चुनें।

DIMSTYLE में आप क्या-क्या नियंत्रित कर सकते हैं

Lines (लाइन्स) – डाइमेंशन लाइन्स और एक्सटेंशन लाइन्स की प्रॉपर्टीज़ (रंग, लाइनटाइप, लाइनवेट)।
Symbols & Arrows (सिंबल्स और एरो) – एरोहेड, टिक, या डॉट चुनें।
Text (टेक्स्ट) – टेक्स्ट का फ़ॉन्ट, साइज, रंग और स्थिति बदलें।
Fit (फिट) – टेक्स्ट और एरो को अपने आप सही तरीके से एडजस्ट करता है।
Primary Units (प्राइमरी यूनिट्स) – यूनिट टाइप (Decimal, Architectural, Engineering) और प्रिसिशन सेट करें।
Alternate Units (अल्टरनेट यूनिट्स) – दो यूनिट्स एक साथ दिखाएँ (जैसे mm और inches)।
Tolerances (टॉलरेंसेस) – मैन्युफैक्चरिंग/इंजीनियरिंग ड्रॉइंग्स के लिए टॉलरेंस वैल्यू जोड़ें।

Dimension Style Manager का उपयोग क्यों करें?

ड्रॉइंग में सभी डाइमेंशन्स में एकरूपता (Consistency) बनाए रखता है।
सेव किए गए स्टाइल्स को दोबारा इस्तेमाल करके समय बचाता है।
ड्रॉइंग की रीडेबिलिटी और प्रोफ़ेशनल लुक को बेहतर बनाता है।
इंडस्ट्री स्टैंडर्ड्स (ISO, ANSI) को फ़ॉलो करने में मदद करता है।

✅ उदाहरण कमांड:

DIMSTYLE टाइप करें → New पर क्लिक करें → अपने स्टाइल का नाम दें → कस्टमाइज़ करें → Save & Set Current करें।

How to Use LIMMAX Command?

Step 1 – Activate Limits Command

Type LIMITS in the Command Line and press Enter.

Step 2 – Set Lower Left Corner (LIMMIN)

AutoCAD asks: Specify lower left corner or [ON/OFF] <0.0000,0.0000>:
Usually, you set it at 0,0 and press Enter.

Step 3 – Set Upper Right Corner (LIMMAX)

AutoCAD asks: Specify upper right corner <420.0000,297.0000>:
Here, you enter the maximum size of your drawing area.
- Example: For A3 size sheet, type 420,297 (mm).
- For A4 sheet, type 297,210.

Step 4 – Zoom All

Type Z → Enter → A → Enter to zoom to the full limits.
Now your drawing area is set according to the given size.

Example

If you want to create a drawing on an A3 sheet size (420 × 297 mm):

Type LIMITS → Enter
Lower-left corner: 0,0 → Enter
Upper-right corner: 420,297 → Enter
Type Z → Enter → A → Enter

Now your workspace is set to A3 size. ✅

LIMMAX कमांड का उपयोग कैसे करें?

Step 1 – Limits Command चालू करें

Command Line में LIMITS टाइप करें और Enter दबाएँ।

Step 2 – निचला-बायाँ कोना सेट करें (LIMMIN)

AutoCAD पूछेगा: Specify lower left corner or [ON/OFF] <0.0000,0.0000>:
आमतौर पर इसे 0,0 पर सेट किया जाता है और Enter दबाएँ।

Step 3 – ऊपरी-दायाँ कोना सेट करें (LIMMAX)

AutoCAD पूछेगा: Specify upper right corner <420.0000,297.0000>:
यहाँ आप अपनी ड्रॉइंग एरिया का अधिकतम साइज दर्ज करेंगे।
- उदाहरण: A3 शीट साइज के लिए टाइप करें 420,297 (mm)।
- A4 शीट साइज के लिए टाइप करें 297,210।

Step 4 – Zoom All करें

टाइप करें Z → Enter → A → Enter ताकि पूरा लिमिट स्क्रीन पर दिखाई दे।
अब आपका ड्रॉइंग एरिया दिए गए साइज के अनुसार सेट हो गया है।

उदाहरण

अगर आप A3 शीट (420 × 297 mm) पर ड्रॉइंग बनाना चाहते हैं:

LIMITS → Enter
Lower-left corner: 0,0 → Enter
Upper-right corner: 420,297 → Enter
Z → Enter → A → Enter

अब आपका वर्कस्पेस A3 साइज के अनुसार सेट हो गया है। ✅

Drafting Settings in AutoCAD

Drafting Settings in AutoCAD are used to control drawing aids that help create accurate designs. These settings include tools like Snap, Grid, Polar Tracking, Object Snap (OSNAP), Object Snap Tracking, and Dynamic Input. By adjusting these options, users can draw with precision and speed.

🔹 How to Open Drafting Settings

Type DSETTINGS in the Command Line → Press Enter
OR
Right-click on the Status Bar icons (like Snap, Grid, Ortho, Osnap) → Select Drafting Settings.

🔹 Main Options in Drafting Settings

Snap and Grid
- Snap: Restricts the movement of the cursor to specific intervals.
- Grid: Displays a pattern of dots/lines to guide drawing.
Polar Tracking
- Helps to draw lines at specific angles (like 30°, 45°, 90°).
Object Snap (OSNAP)
- Accurately snaps to key points like endpoint, midpoint, center, intersection, tangent, etc.
Object Snap Tracking
- Uses alignment paths based on OSNAP points for precise placement.
Dynamic Input

Displays command options and input near the cursor for easier drafting.

AutoCAD में Drafting Settings

AutoCAD में Drafting Settings का उपयोग ड्रॉइंग एड्स (Drawing Aids) को नियंत्रित करने के लिए किया जाता है, जो सटीक डिज़ाइन बनाने में मदद करते हैं। इन सेटिंग्स में Snap, Grid, Polar Tracking, Object Snap (OSNAP), Object Snap Tracking और Dynamic Input जैसे टूल शामिल होते हैं। इन विकल्पों को समायोजित करके उपयोगकर्ता तेजी और सटीकता से ड्रॉइंग बना सकते हैं।

🔹 Drafting Settings कैसे खोलें

Command Line में DSETTINGS टाइप करें → Enter दबाएँ
या
Status Bar आइकन (जैसे Snap, Grid, Ortho, Osnap) पर Right-click करें → Drafting Settings चुनें।

🔹 Drafting Settings के मुख्य विकल्प

Snap और Grid
- Snap: कर्सर की मूवमेंट को निश्चित अंतराल तक सीमित करता है।
- Grid: ड्रॉइंग को गाइड करने के लिए डॉट्स/लाइनों का पैटर्न दिखाता है।
Polar Tracking
- निश्चित कोणों (जैसे 30°, 45°, 90°) पर लाइन खींचने में मदद करता है।
Object Snap (OSNAP)
- सटीक रूप से महत्वपूर्ण बिंदुओं जैसे Endpoint, Midpoint, Center, Intersection, Tangent आदि पर स्नैप करता है।
Object Snap Tracking
- OSNAP बिंदुओं के आधार पर एलाइन्मेंट पथ (Alignment Paths) का उपयोग करता है जिससे ऑब्जेक्ट्स को सटीक स्थान पर रखा जा सके।
Dynamic Input
- कर्सर के पास कमांड विकल्प और इनपुट दिखाता है जिससे ड्राफ्टिंग आसान हो जाती है।

🔹 Steps to Use Line Command in AutoCAD

Start AutoCAD and open a new drawing.
Go to the Home Tab → Draw Panel → Line tool
OR
Type LINE or just L in the Command Line and press Enter.
Specify First Point – Click in the drawing area or type X,Y coordinates (e.g., 0,0).
Specify Next Point – Move the cursor or enter coordinates/distance.
Continue specifying additional points as needed.
Press Enter or Esc to finish the command.

🔹 AutoCAD में Line Command का उपयोग करने के चरण

AutoCAD शुरू करें और एक नया ड्रॉइंग खोलें।
Home Tab → Draw Panel → Line tool पर जाएँ
या
Command Line में LINE या केवल L टाइप करें और Enter दबाएँ।
पहला बिंदु चुनें – ड्रॉइंग क्षेत्र में क्लिक करें या X,Y निर्देशांक (जैसे 0,0) टाइप करें।
अगला बिंदु चुनें – कर्सर को मूव करें या निर्देशांक/दूरी दर्ज करें।
आवश्यकतानुसार अन्य बिंदु चुनते रहें।
कमांड समाप्त करने के लिए Enter या Esc दबाएँ।

Video Link:- Click here to see the video tutorial

Option Command in AutoCAD

The Option command in AutoCAD is used to customize the overall environment, display, and user preferences of the software. It provides a dialog box where users can adjust settings related to drafting, display, files, plotting, and performance. Think of it as the control center of AutoCAD.

🔹 How to Start Option Command

Type OPTIONS (or just OP) in the Command Line → Press Enter
OR
Right-click anywhere in the drawing area → Choose Options.

🔹 Main Tabs in Options Dialog Box

Files
- Manage drawing support paths, template locations, fonts, plot styles, etc.
Display
- Control screen appearance (colors, crosshair size, window elements).
Open and Save
- Set default save formats, automatic save interval, and file handling.
Plot and Publish
- Manage plotting options, plot styles, and sheet sets.
System
- Adjust system variables, hardware acceleration, and performance settings.
User Preferences
- Configure right-click options, grip settings, and command behavior.
Drafting
- Control Object Snap (OSNAP), Polar Tracking, and AutoTrack settings.
3D Modeling
- Manage 3D crosshair, display settings, and visual styles.
Selection
- Adjust selection preview, pick box size, and grip display.
Profiles
- Save or load different user profiles with custom settings.

🔹 Example

Type OP → Enter
In Display Tab, change crosshair size to 100 → Click Apply & OK
Now your crosshair will span the full screen.

AutoCAD में Option Command

AutoCAD में Option Command का उपयोग सॉफ़्टवेयर के Environment, Display और User Preferences को कस्टमाइज़ करने के लिए किया जाता है। यह एक Dialog Box प्रदान करता है जिसमें उपयोगकर्ता Drafting, Display, Files, Plotting और Performance से संबंधित सेटिंग्स को समायोजित कर सकते हैं। इसे AutoCAD का Control Center कहा जा सकता है।

🔹 Option Command कैसे शुरू करें

Command Line में OPTIONS (या केवल OP) टाइप करें → Enter दबाएँ
या
ड्रॉइंग क्षेत्र में कहीं भी Right-click करें → Options चुनें।

🔹 Options Dialog Box के मुख्य Tabs

Files
- Drawing support paths, template locations, fonts, plot styles आदि को प्रबंधित करें।
Display
- स्क्रीन का रूप नियंत्रित करें (Colors, Crosshair Size, Window Elements)।
Open and Save
- Default Save Format, Auto Save Interval और File Handling सेट करें।
Plot and Publish
- Plotting Options, Plot Styles और Sheet Sets प्रबंधित करें।
System
- System Variables, Hardware Acceleration और Performance Settings समायोजित करें।
User Preferences
- Right-click Options, Grip Settings और Command Behavior कॉन्फ़िगर करें।
Drafting
- Object Snap (OSNAP), Polar Tracking और AutoTrack Settings नियंत्रित करें।
3D Modeling
- 3D Crosshair, Display Settings और Visual Styles प्रबंधित करें।
Selection
- Selection Preview, Pick Box Size और Grip Display समायोजित करें।
Profiles
- अलग-अलग User Profiles को सेव या लोड करें।

🔹 उदाहरण

OP टाइप करें → Enter दबाएँ
Display Tab में जाएँ, Crosshair Size को 100 पर बदलें → Apply & OK क्लिक करें
अब आपका Crosshair पूरी स्क्रीन पर फैल जाएगा।

How to check the #dimension of line,radius of circle,angle.....etc?

लाइन ,सर्किल का रेडियस ,एंगल इत्यादि ये सब कैसे चेक करें ?

Click on dimension (From menu bar )

click on linear
click on start point of line then end point of line....then drag it and click it as per need.

# For taper line use "align" option to measure the dimenssion

# To check the angle use "angular" option

# To check Radius or Diameter of circle use "Radius or Diameter" option..

डायमेंशन पे क्लिक कीजिये, फिर लीनियर पे क्लिक कीजिये, फिर लाइन के स्टार्ट पॉइंट पे क्लिक कीजिये, फिर एन्ड पॉइंट पे क्लिक कीजिये, फिर इसको बहार की ओर खिचिये और माउस के लेफ्ट बटन पे क्लिक कीजिये।

# तिरछे लाइन का मेज़रमेंट लेने के लिए "align"का ऑप्शन इस्तेमाल करें!

# एंगल का मेज़रमेंट लेने के लिए "angular" का ऑप्शन इस्तेमाल करें !

# त्रिज्या या व्यास चेक करने के लिए "Radius or Diameter" का ऑप्शन इस्तेमाल करें !

SEE THE VIDEO

#Rectangle
रेक्टेंगल (आयत )

"Area" Option in Rectangle:

Rec ↩ (enter)
Define start point either 0,0...enter OR by clicking.
Select option[Area/Dimensions/Rotation]
for area...
a..enter
define area(example:- 625)...enter
L/W.,,,option will display
give the value of either length or width (Example:-25)...enter

Rec ↩ (enter)

प्रारंभ बिंदु को 0,0 परिभाषित करें ... या क्लिक करके।

विकल्प का चयन करें [एरिया / डायमेंशन / रोटेशन]

एरिया के लिए ...

a..enter करें

उदाहरण: - 625 ... दर्ज करें

एल / डब्ल्यू ...ऑप्शन आएगा

लेंथ या विड्थ दोनों में से कोई एक का वैल्यू डिफाइन कीजिये

लंबाई या चौड़ाई (उदाहरण: -25) का मान दें ... एंटर करें।

"Dimension" Option in Rectangle:

Rec ↩ (enter)

Now define start point of Rectangle then press "D" for dimension, now define length of rectangle and press enter and again define width of rectangle and finally click left button of your mouse.

"Rotation" Option in Rectangle :

Rec ↩ (enter)

Now define start point of Rectangle then press "R" for rotation, now define angle of rotation then press enter and now choose either "Area" or "Dimension" option to draw rectangle.

SEE THE VIDEO

"Chamfer" Option in Rectangle:

Rec ↩ (enter)

[Chamfer/Elevation/Fillet/Thickness/Width]

Enter "ch" in command window for chamfer

now define first chamfer distance then press enter(ex :-5..enter),this is for X-Axis.

Now define second chamfer distance...enter(ex:-3..enter),this is for Y-Axis.

Now define start point of Rectangle then press "D" for dimension, now define length of rectangle and press enter and again define width of rectangle and finally click left button of your mouse.

Rec एंटर करें।

[Chamfer/Elevation/Fillet/Thickness/Width] ऑप्शन डिस्प्ले करेगा

Chamfer के लिए ch ...एंटर करें

पहले Chamfer दूरी को परिभाषित करें ... फिर एंटर करें (उदहारण -5..इंटर), यह एक्स-एक्सिस के लिए है.

दूसरा Chamfer दूरी को परिभाषित करें ... फिर एंटर करें (उदहारण: -3..एंटर), यह वाई-एक्सिस के लिए है।

अब रेक्टेंगल के प्रारंभ बिंदु को परिभाषित करें (उदाहरण: -0,0 ... दर्ज करें) या क्लिक करके या जैसा कि ऊपर बताया गया है उसी चरण का पालन करें।

"Fillet" Option in Rectangle:

Rec ↩ (enter)

[Chamfer/Elevation/Fillet/Thickness/Width]

Enter "f " in command window for Fillet

now define radius of fillet....

Now define start point of Rectangle then press "D" for dimension, now define length of rectangle and press enter and again define width of rectangle and finally click left button of your mouse.

"Thickness" Option in Rectangle:

Rec ↩ (enter)

[Chamfer/Elevation/Fillet/Thickness/Width]

Enter "t " in command window for Thickness

now define thickness of line....

Now define start point of Rectangle then press "D" for dimension, now define length of rectangle and press enter and again define width of rectangle and finally click left button of your mouse.

"Width" Option in Rectangle:

Rec ↩ (enter)

[Chamfer/Elevation/Fillet/Thickness/Width]

Enter "W" in command window for Width

now define Width of line....

Now define start point of Rectangle then press "D" for dimension, now define length of rectangle and press enter and again define width of rectangle and finally click left button of your mouse.

SEE THE VIDEO

How to check the Thickness/Elevation....?

मोटाई / ऊंचाई की जांच कैसे करें ....?

Just click on front view and measure the distance between them.

फ्रंट व्यू पे क्लिक कीजिये और थिकनेस का मेज़रमेंट लीजिये।

#Circle

सर्किल (वृत्त )

C ↩ (enter)
define center point either by clicking or by co-ordinate system then give the value of radius and press enter.
"C" एंटर करने के बाद सर्किल का सेण्टर पॉइंट डिफाइन कीजिये फिर रेडियस का वैल्यू दीजिये।

For 2 points/3 points circle

C ↩ (enter)
click on given two points...

For three points Circle just click on all three points
टू पॉइंट्स "सर्किल" के लिए लिए जो दो पॉइंट दिए हुए हैं उसपे क्लिक कीजिये वैसे ही थ्री पॉइंट्स "सर्किल"के लिए जो थ्री पॉइंट दिए हुए हैं उसपे क्लिक कीजिये।

For TTR(Tan Tan Radius)

C ↩ (enter)
TTR ↩ (enter)
click on both objects then give the value of radius
"C" एंटर करने के बाद "TTR" एंटर कीजिये फिर उन दोनों ऑब्जेक्ट पे क्लिक कीजिये जिसपे सर्किल TANGENT होगा फिर इसका रेडियस डिफाइन कीजिये।

For TTT(Tan Tan Tan)

Click on "Draw" mentioned in Menu bar,then click on circle now select "TTT" Option and finally click on three objects on which you are willing to draw tangent circle.

TAN TAN TAN के लिए ड्रा पे क्लिक कीजिये फिर सर्किल पे क्लिक कीजिये वहां से TTT का ऑप्शन सेलेक्ट कीजिये फिर उस तीनो ऑब्जेक्ट पे क्लिक कीजिये जिसपे सर्किल TANGENT होगा।

SEE THE VIDEO

#Arc.
(आर्क )

A ↩ (enter)

define start point then second point then third point. It comes into three points option.
For more option please click on draw then arc and select your desired option.
A एंटर करने के बाद स्टार्ट पॉइंट क्लिक करें फिर दूसरे और तीसरे पॉइंट पे क्लिक करें। यह थ्री पॉइंट्स के द्वारा बनाया जाता है। Arc के ज्यादा ऑप्शन के लिए ड्रा पे क्लिक करें फिर Arc पे क्लिक करें फिर अपने अनुसार ऑप्शन सेलेक्ट करें .

SEE THE VIDEO

#Polygon (पोलीगोन)
बहुभुज

pol ↩ (enter)
define number of sides then press enter now define center point now enter an option either inscribed in a circle/circumscribed about circle(i or c); I↩ for "Inscribed in a circle and C ↩ for circumscribed about circle now give the value of radius and press enter.

Pol एंटर करने के बाद "नंबर ऑफ़ साइड्स " मतलब जितने भुजा का चाहिए ये डिफाइन कीजिये फिर सेण्टर पॉइंट डिफाइन कीजिये (०,० देकर भी डिफाइन किया जा सकता है या क्लिक कर के भी ) फिर आपके पास दो ऑप्शन आएगा। पहला है "इंसक्रिब्ड इन अ सर्किल " और दूसरा है "सरकंस्क्रिब्ड अबाउट सर्किल "
पहले ऑप्शन के लिए I एंटर करें फिर सर्किल का रेडियस डिफाइन कीजिये। दूसरे ऑप्शन के लिए C एंटर कीजिये फिर सर्किल का रेडियस डिफाइन कीजिये।

SEE THE VIDEO

How to use edge option in polygon....?
पोलीगोन में एज ऑप्शन का इस्तेमाल कैसे करें ?

pol ↩ (enter)
define number of sides and press enter now enter "e" for edge then define start point and then give the linear value of side.

Pol एंटर करने के बाद नंबर ऑफ़ साइड्स डिफाइन करें फिर Edge के लिए E एंटर करें फिर स्टार्ट पॉइंट पे क्लिक करें फिर साइड की लेंथ(लम्बाई ) डिफाइन कीजिये ।ऑर्थोमोड ऑन रखे जिससे की लाइन सीधी बने।

SEE THE VIDEO

#Polyline
(पॉलीलाइन)

Pl ↩ (enter)

define start point then use option as per requirement
Pl करने के बाद आप इसके मल्टीप्ल ऑप्शन का इस्तेमाल कर सकते हैं। सीधी लाइन चाहिए तो स्टार्ट पॉइंट डिफाइन कीजिये फिर नेक्स्ट पॉइंट अगर आर्क चाहिए तो A एंटर करें ऐसे ही बाकि के ऑप्शन का इस्तेमाल किया जा सकता है।

#Hatch.
(हैच)

H ↩ (enter)
click on Add pick point /select objects
then define type pattern and angle..etc then click on that area where you want hatch then
OK.
H एंटर करने के बाद ऐड पिक पॉइंट /सेलेक्ट ऑब्जेक्ट्स दोनों में से कोई एक ऑप्शन ले फिर उस एरिया को डिफाइन करें जहाँ हैच देना है। हैच का पैटर्न ,एंगल और स्केल आप अपने अनुसार डिफाइन कर सकते हैं।

For Gradient in Hatch command

H ↩ (enter)
click on gradient
select color and define draw order...
ग्रेडिएंट के लिए ग्रेडिएंट वाले ऑप्शन पे क्लिक करें फिर अपने अनुसार कलर डिफाइन करें। ग्रेडिएंट के साथ अगर हैच भी चाहिए तो ड्रा आर्डर पे जाकर आर्डर चेंज करें।

#Block.
(ब्लॉक )

B ↩ (enter)
Define Block name
then click on "Select Objects" option to select the object, then select object ,now click on "pick point" option and define pick point of object then click on "OK".
B एंटर करने के बाद ब्लॉक का नाम डिफाइन कीजिये फिर "सेलेक्टस ऑब्जेक्ट्स " वाले ऑप्शन पे क्लिक कर के ऑब्जेक्ट को सेलेक्ट करें फिर "पिक पॉइंट " वाले ऑप्शन पे क्लिक कर के ऑब्जेक्ट का पिक पॉइंट डिफाइन कीजिये फिर ओके पे क्लिक कीजिये।

#Insert_Block.
(इन्सर्ट ब्लॉक )

I ↩ (enter)
define block name
insertion point,scale factor,angle....etc
OK
I एंटर करने के बाद ब्लॉक का नाम डिफाइन कीजिये फिर "Insertion Point ,Scale Factor और angle" डिफाइन करें फिर ओके पे क्लिक करें।

#Layer.
(लेयर )

La ↩ (enter)
click on create new layer
define all details of object.....in terms of Name/Color/Line type...etc
La एंटर करने के बाद "क्रिएट न्यू लेयर " पे क्लिक करें फिर लेयर का नाम ,कलर और लाइन का टाइप डिफाइन करें। इसके अलावा "फ्रिज ","लॉक " "ऑन/ऑफ " का भी ऑप्शन दिया हुआ है जिसका इस्तेमाल आप अपने अनुसार कर सकते हैं।

#Modify_Tools

(मॉडिफाई टूल्स )

#TRIM
ट्रिम
Tr ↩ (enter) (Twice)
Then click on that part which is to be cut.
TR टाइप करने के बाद दो बार एंटर का बटन दबाएं। फिर इंटेरसेक्टेड लाइन पे क्लिक कर के उसको ट्रिम करें

#Copy
कॉपी
Co ↩ (enter)
select the object...enter
click on start point then click on destination point
For exit...use Esc button.
"Co" एंटर करने के बाद ऑब्जेक्ट को सेलेक्ट करें फिर एंटर करें उसके बाद ऑब्जेक्ट को पिक करें और जहाँ रखना है वहां क्लिक करें

#Mirror
मिरर
Mi ↩ (enter)
select object...enter
define axis start point and end point....enter
select option (erase source object or not)
Y ↩ (enter) for erase source object
N ↩ (enter) for not erasing source object
"Mi" एंटर करने के बाद ऑब्जेक्ट को सेलेक्ट कीजिये फिर एंटर प्रेस कीजिये उसके बाद मिरर एक्सिस का स्टार्ट और एन्ड पॉइंट डिफाइन कीजिये और अंत में दो ऑप्शन में से कोई एक ऑप्शन सेलेक्ट कीजिये जिसमे आपसे पूछा जाता है कि सोर्स ऑब्जेक्ट को रखना है या डिलीट करना है

#Move
मूव
M ↩ (enter)
select object...enter
click on start point then click on destination point
For exit...use Esc button.
"M" एंटर करने के बाद ऑब्जेक्ट को सेलेक्ट करें फिर एंटर करें उसके बाद ऑब्जेक्ट को पिक करें और जहाँ रखना है वहां क्लिक करें

#Array
ऐरे
Ar ↩ (enter)
select array type (Polar/Rectangular/Path)
For Polar:-select object then define center point then number of items and angle of rotation
For Rectangular array :- select object then define no of Rows & Columns then Row offset & column offset then angle of array
For Path :- Select object, define number of objects then select path...OK
Ar एंटर करने के बाद ऐरे का टाइप सेलेक्ट कीजिये
पोलर ऐरे के लिए Po एंटर करें फिर सर्कुलर पाथ का सेण्टर पॉइंट डिफाइन करें फिर नंबर ऑफ़ ऑब्जेक्ट डिफाइन कीजिये और टोटल एंगल टू फिल डिफाइन कीजिये
वैसे ही रेक्टेंगुलर वाले ऑप्शन में आपको टोटल नंबर ऑफ़ रौ और कॉलम डिफाइन करना होगा फिर सेण्टर टू सेण्टर डिस्टेंस (रौ और कॉलम ) डिफाइन कीजिये पाथ वाले ऑप्शन में पाथ डिफाइन करने के बाद टोटल नंबर ऑफ़ ऑब्जेक्ट डिफाइन कीजिये ,डिस्टेंस बिटवीन ऑब्जेक्ट डिफाइन कीजिये

#Scale

स्केल
Sc ↩ (enter)
select object...specify base point. Specify Scale factor/Copy/Reference
Sc एंटर करने के बाद ऑब्जेक्ट को सेलेक्ट कीजिये फिर Scale factor/Copy/Reference में से जो ऑप्शन चाहिए उसको सेलेक्ट कीजिये।
रेफेरेंस वाला ऑप्शन इस्तेमाल करने के लिए पहले ऑब्जेक्ट को सेलेक्ट कीजिये फिर रिफरेन्स वाला ऑप्शन लीजिये फिर ऑब्जेक्ट का स्टार्ट पॉइंट पे क्लिक कीजिये फिर ऑब्जेक्ट के लास्ट पॉइंट को क्लिक कीजिये फिर रिफरेन्स पॉइंट के एन्ड पॉइंट पे क्लिक कीजिये

#Break
ब्रेक
Br ↩ (enter)
F...enter for first break point
then define second break point
Br एंटर करने के बाद फर्स्ट पॉइंट पे क्लिक कीजिये फिर सेकंड पॉइंट पे क्लिक कीजिये

#Join
ज्वाइन
J ↩ (enter)
select Lines to be joined ...enter
J एंटर करने के बाद उस सब लाइन पे क्लिक कीजिये जिसको ज्वाइन करना है

#Offset
ओफ़्सेट
O ↩ (enter)
specify offset distance(ex-5)...enter
select object then click on desired side.
For exit...use Esc button.
"O" एंटर करने के बाद ओफ़्सेट डिस्टेंस डिफाइन कीजिये फिर ऑब्जेक्ट सेलेक्ट कीजिये और जिस डायरेक्शन में आपको ऑब्जेक्ट चाहिए उधर क्लिक कीजिये।

#Extend
एक्सटेंड
Ex ↩ (enter)(Twice)
Click on the line
Note:- If you want to extend right side then click on right side from the mid point and for the reverse side.
Ex टाइप करने के बाद दो बार एंटर का बटन दबाएं उसके बाद जिस लाइन को एक्सटेंड करना है उसपे क्लिक कीजिये।

#TextCommand
Text ↩ (enter)
Define start point then define height of text then define angle and now start writing whatever you want.
टेक्स्ट एंटर कीजिये उसके बाद स्टार्ट पॉइंट डिफाइन कीजिये फिर टेक्स्ट की हाइट डिफाइन कीजिए फिर एंगल डिफाइन कीजिये उसके बाद लिखना स्टार्ट कीजिये।

#MText Command

T ↩ (enter)
Just Click and drag all options will be appeared in front of you .

टी एंटर करने के बाद क्लिक करें और ड्रैग करें आपके सामने वर्ड के सारे ऑप्शन डिस्प्ले करेंगे जिसका उपयोग आप अपने अनुसार कर सकते हैं।

#Productivity_Tools
1. Draw the line between two points or circle on mid between two points or rectangle between two points then use M2P then define first point then on second point.
अगर आप किसी दो पॉइंट के बिच लाइन,सर्किल या रेक्टेंगल बनाना चाहते हैं तो कमांड(लाइन ,सर्किल या रेक्टेंगल ) लेने के बाद पहले पॉइंट पे क्लिक कीजिये फिर दूसरे पॉइंट पे क्लिक करें फिर जो ऑप्शन आपने लिया है उसके अनुसार अगला स्टेप लीजिये।

2.If you want to draw a line,circle or rectangle from certain point to certain distance then use fro command.
अगर आप किसी फिक्स डिस्टेंस से पर्टिकुलर किसी डिस्टेंस पे लाइन ,सर्किल या रेक्टेंगल बनाना चाहते हैं तो fro कमांड इस्तेमाल कीजिये फिर स्टार्ट पॉइंट पे क्लिक कीजिये फिर डिस्टेंस डिफाइन कीजिये।

Practice drawings and video links :-

अभ्यास चित्र और वीडियो लिंक :-

Practice Drawing :- 1

Video Link :-https://www.youtube.com/watch?v=6gCLm1NlJ2Q
